電子皮帶秤作為通過散料連續計量的核心設備，其精度與穩定性直接關系生產效率、成本核算及貿易結算的公平性。而傳感器作為皮帶秤的“感知神經”，承擔著重量信號與速度信號的采集任務，二者的選型與匹配直接決定整個計量系統的性能。

電子皮帶秤的傳感系統由兩類關鍵部件構成：

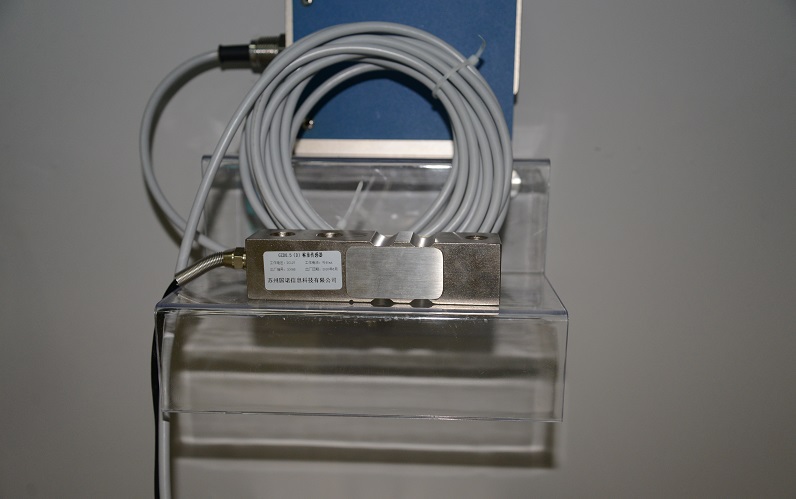

1.稱重傳感器：用于檢測皮帶單位長度上的物料重量，通常采用應變式原理，將機械形變轉化為電信號。

2.測速傳感器：實時監測皮帶運行速度，通過編碼器或脈沖發生器輸出速度脈沖信號，與重量信號相乘獲得累計流量。

二者的協同精度誤差需控制在0.05%以內，才能滿足高精度計量需求。

稱重傳感器選型：五大核心維度

（1）量程匹配：避免“大馬拉小車”

·基礎原則：物料最大瞬時重量應為傳感器量程的30%-70%，。例如，某皮帶秤最大載荷為500kg/m，應選擇量程700-1600kg/m的傳感器。量程過大，計量誤差增大；量程過小，易發生過載，無法滿足稱重需求。

·沖擊工況優化：若存在物料沖擊（如大塊礦石跌落），建議將量程上限擴展至實際載荷的2-3倍，提升抗過載能力。

（2）精度等級：經濟性與需求的平衡

貿易結算場景（如煤炭裝船）需選擇0.02%-0.05%精度的高性能傳感器，而企業內部計量可選用精度稍低的經濟型產品。同時，需綜合評估非線性、重復性、蠕變等指標。

（3）環境適應性：從材質到防護的全面考量

·防爆需求：煤礦井下等易燃環境需選用本質安全型傳感器，殼體材質應為不銹鋼或合金鋼，防護等級要滿足應用需求。

·抗腐蝕設計：化工、鹽霧場景需采用鍍鎳或陶瓷密封工藝，濕度適應性要滿足要求。

·溫度補償：工作溫度范圍應比現場極端溫度寬10℃以上，要選用溫度補償能力的產品。

（4）結構類型與數量配置

·懸臂梁式：結構緊湊，抗側向力較強，適合各種場合。

·S型/柱式：多用于多托輥秤架，抗偏載能力強，適合長距離、大流量場景。

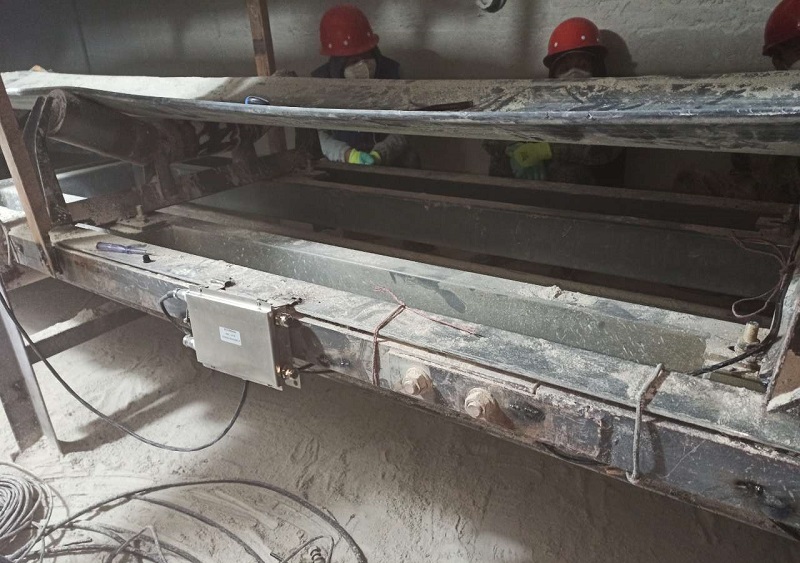

·數量匹配：根據秤架支撐點數配置傳感器，四托輥秤架通常需4-8個傳感器，且需保證幾何中心與重心重合。

（5）信號輸出與系統兼容性

·模擬信號（如4-20mA）成本低但易受干擾，數字信號（RS485、CAN總線）適合復雜電磁環境。

·皮帶秤一般有匹配的儀表，若只需要傳感器，需確保輸出協議與現有儀表兼容。

測速傳感器選型：速度精度的三重保障

（1）安裝位置與機械設計

·避震原則：測速傳感器需距離秤架至少2-3個托輥，避免機械振動干擾信號穩定性。

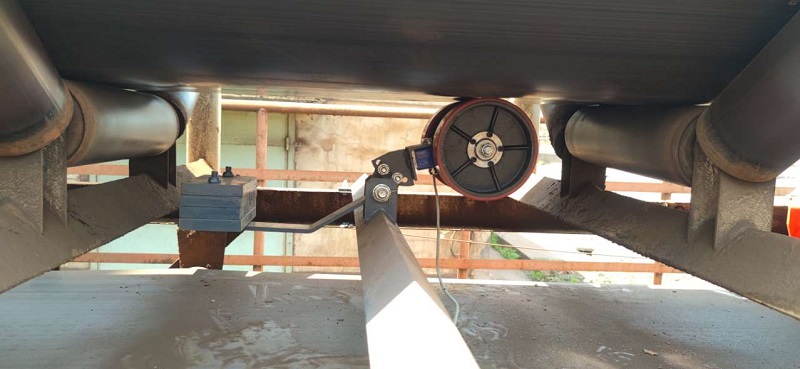

·接觸式優化：摩擦輪應安裝在回程皮帶中間，直徑需與皮帶速度匹配。

·防打滑設計：采用自重式壓緊結構，確保摩擦輪與皮帶接觸壓力≥50N，滑動率控制在0.1%以內。

（2）量程與動態響應

量程上限應為皮帶最大速度的1.5倍，例如皮帶最高速度3m/s時，需選擇0-5m/s量程傳感器。動態響應時間需≤10ms，脈沖頻率分辨率應達0.1Hz，避免速度突變導致的累計誤差。

（3）信號類型與抗干擾能力

·脈沖式編碼器：每轉輸出600-1024個脈沖，適用于速度波動小的場景，性價比高。

·磁電式傳感器：通過磁阻變化產生正弦波信號，抗粉塵干擾能力強。

·防護等級：防護等級要滿足環境應用要求，接線口需采用屏蔽電纜，防止電磁干擾（EMI）導致信號失真。

電子皮帶秤傳感器的選型是一個系統性工程，需遵循“環境適配、量程精準、動態協同”的原則：稱重傳感器關注量程利用率、抗過載與環境魯棒性；測速傳感器側重安裝精度、信號穩定性與動態響應。二者需通過物聯網平臺實現數據融合校準，例如通過邊緣計算實時補償溫度漂移與皮帶張力波動。只有實現硬件選型與軟件算法的深度耦合，才能構建高精度、長壽命的皮帶秤計量系統。
